熱連軋是現代化鋼鐵工業的核心生產工藝之一,其通過將加熱至高溫的鋼坯在連續布置的軋機中進行多道次軋制,最終獲得所需規格的帶鋼或板材。這一過程的高效、穩定與精確控制,高度依賴于包括溫度、壓力、流量在內的眾多工藝參數的精準測量與調節。其中,流體(如軋制潤滑劑、冷卻水、液壓油、氣體等)的流量控制尤為關鍵,直接關系到產品質量、設備安全與能源消耗。因此,專用流量計及節流裝置的研發,是提升熱連軋技術水平與自動化程度的重要環節。
一、 熱連軋工藝對流量測量的嚴苛要求
熱連軋生產線環境極端,對測量儀表提出了特殊挑戰:
- 高溫與高熱輻射:軋線附近環境溫度高,儀表需具備良好的耐熱性和熱輻射屏蔽能力。
- 劇烈振動與機械沖擊:軋機運行產生強烈振動,要求儀表結構堅固,抗振性能優異。
- 介質復雜:被測流體可能包含軋制油乳化液、含有氧化鐵皮的循環冷卻水、高壓液壓油等,具有腐蝕性、易結垢或高粘度特性。
- 高可靠性要求:連續生產線上儀表故障可能導致整線停產,造成巨大經濟損失,因此要求極高的運行穩定性和長壽命。
- 高精度與快速響應:為實現工藝參數的閉環自動控制(如AGC液壓缸位置控制、層流冷卻控制),需要流量信號具備高精度和毫秒級的響應速度。
二、 適用于熱連軋的流量計研發重點
針對上述工況,流量計的研發主要圍繞以下幾類技術展開:
- 電磁流量計:適用于測量具有導電性的冷卻水、乳化液等。研發重點在于增強電極的抗腐蝕與抗結垢能力,采用堅固的襯里材料(如陶瓷襯里),優化勵磁技術以減小漿液噪聲和流量噪聲對測量的干擾,并集成強大的自診斷功能。
- 渦街流量計:適用于蒸汽、氣體及部分液體的測量。研發致力于提高漩渦發生體的結構強度與耐磨性,采用先進的信號處理技術(如數字頻譜分析)以在強振動背景下準確提取漩渦頻率,并發展高溫型傳感器。

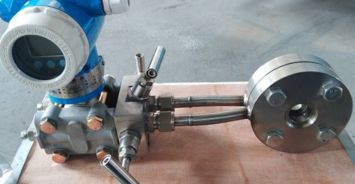

- 差壓式流量計(孔板、V錐等):作為經典技術,其研發重點在于優化節流裝置的設計,以降低永久壓力損失、減少上游直管段要求、增強抗臟污能力。例如,V錐流量計因其自整流特性,在熱軋循環水系統等場合有較好應用。
- 超聲波流量計:特別是外夾式超聲波流量計,因其非接觸測量、無壓力損失、安裝維護方便等優點,在已有管道的改造和大型管道冷卻水流量監測中潛力巨大。研發聚焦于提高在含氣泡或固體顆粒流體中的測量穩定性,以及復雜流場下的精度。
- 科里奧利質量流量計:用于需要直接測量質量流量的場合,如軋制油或液壓系統的精確控制。研發方向是提高其在高振動環境下的信噪比,優化傳感器結構以耐受管路應力,并降低其對安裝條件的要求。
三、 專用節流裝置的協同研發
節流裝置不僅是差壓流量計的核心部件,其本身也是重要的工藝控制元件。在熱連軋中,研發重點包括:
- 高性能調節閥:用于液壓系統、潤滑系統和冷卻系統的壓力與流量精確調節。研發側重于材料耐沖刷、耐氣蝕設計,采用智能定位器實現快速、精準的閥門開度控制,并與控制系統深度集成。
- 專用噴嘴與孔板:針對層流冷卻、除鱗水等高壓大流量工況,研發特殊流道設計的節流元件,以實現流量的均勻分配和穩定控制,并最大限度減少能耗和空化現象。
- 耐磨與防腐材料應用:廣泛采用硬質合金、陶瓷、特種不銹鋼等材料,提升節流元件在惡劣介質中的使用壽命。
四、 發展趨勢與智能化集成
當前,流量計與節流裝置的研發正與工業互聯網、大數據技術深度融合:
- 智能化與自診斷:內置微處理器,實現儀表狀態實時監測、故障預警、零點自校準、補償算法優化等功能。
- 數字通信與集成:支持PROFIBUS DP、PROFINET、EtherNet/IP等現場總線協議,無縫接入熱連軋基礎自動化系統,實現數據高速傳輸與遠程配置管理。
- 多參數測量與融合:開發可同時測量流量、溫度、壓力甚至密度的集成化儀表,為過程控制提供更全面的數據源。
- 仿真與優化設計:利用計算流體動力學軟件對流量傳感器和節流裝置內部流場進行仿真分析,優化其幾何結構,以提升性能、降低壓損和改善抗干擾能力。
結論
在熱連軋這一復雜工業過程中,流量計與節流裝置已超越單純的測量元件角色,成為保障生產順行、提升產品品質、實現節能減排的關鍵執行與感知節點。面向其研發將持續聚焦于耐極端工況、高可靠性、高精度、快速響應及深度智能化等方向。通過與工藝、自動化技術的緊密結合與不斷創新,先進的流量測量與控制解決方案必將為熱連軋生產的高效、綠色與智能化發展提供堅實支撐。
